Hardware

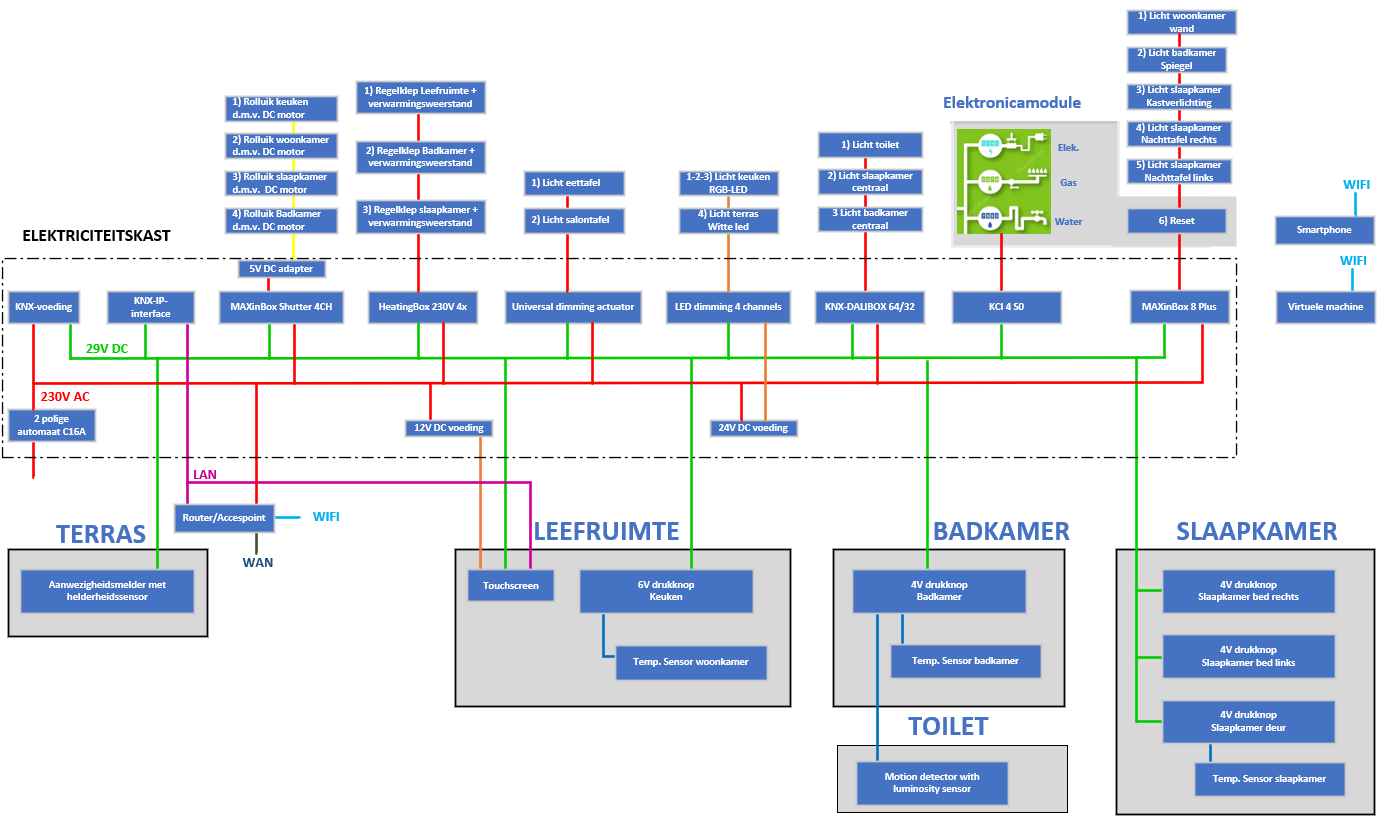

Hier kan u zien welke hardware ik zal gebruiken om mijn GIP tot een succesvol eind te brengen.
Voor meer info dient u te klikken op de hardware componenten.

Voeding

ZN1PS-160MPA

  • Zennio
  • 160mA

Voeding

×

Welke voeding?

De voeding is van het merk Zennio en heet ZN1PS-160MPA. Deze voeding kan maximaal 160mA en 29V DC op de kring zetten. het is verbonden met iedere KNX-module die in de elektriciteitkast zit. De voeding is verbonden aan een 2 polige automaat van max. 16A die verbonden is met het net.

De functie

De voeding zorgt voor een spanning die gestuurd kan worden door de interface om de actoren te schakelen.

Interface

KNX IP-interface

  • Zennio
  • Stuurt actoren
  • Programmeren

Interface

×

Welke interface?

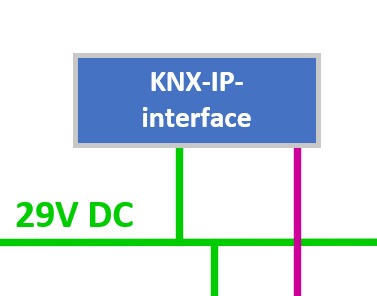

De interface is van het merk Zennio met referentie ZSY-IPI-PL. Het apparaat is een gateway tussen het netwerk en de KNX-bus. Daarbij is het logisch dat het toestel verbonden wordt met het netwerk en de KNX-bus. Het netwerk wordt verbonden aan de bovenkant van de gateway via een RJ45 kabel met de router. De voeding van het component gebeurt via de KNX-bus. De KNX-bus bevindt zich aan de onderkant van het toestel en wordt op het zwart/rode verbindingsblok verbonden.

De functie

De KNX-IP interface wordt in de installatie gebruikt voor twee dingen. Het belangrijkste waarvoor hij gebruikt wordt is de programmatie van alle KNX-componenten. De installatie wordt geprogrammeerd via ETS5.Het tweede ding waarvoor de KNX-IP interface gebruikt wordt is het doorsturen van alle KNX-bustelegrammen op het netwerk. Zo kunnen alle telegrammen die verstuurd zijn gelogd worden en is er zelfs de mogelijkheid om de installatie te besturen via een zelfontworpen programma.

Rolluik

MAXinBoxShutter 4CH

  • Zennio
  • 4 Zones

Rolluikmodule

×

Welke rolluikmodule?

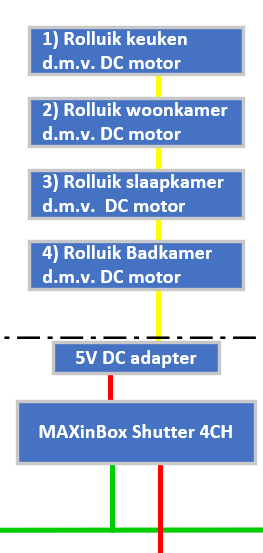

Als rolluikmodule wordt de MAXinBoxShutter 4CH van Zennio gebruikt. De module heeft de referentie ZIO-MBSHU4. Aan CH-A wordt het rolluik van de keuken verbonden. Aan CH-B, het rolluik van de woonkamer. Aan CH-C het rolluik van de slaapkamer en aan CH-D het rolluik van de badkamer. De stuurspanning is 29V. Er moeten 4 motortjes zijn van 5V voor alle rolluiken te bedienen. Naast de aansluiting van de motor wordt de KNX-bus ook aangesloten op de rood zwarte verbindingsklem. Je hebt geen externe voeding nodig om de motors te voeden.

De functie

De rolluikmodule dient voor het bedienen van de rolluikmotoren. Deze kan de motoren in beide richting laten draaien.

Rolluik

5V DC TT motor

  • Reductiekast
  • 5V DC

Rolluik

×

Welke rolluik?

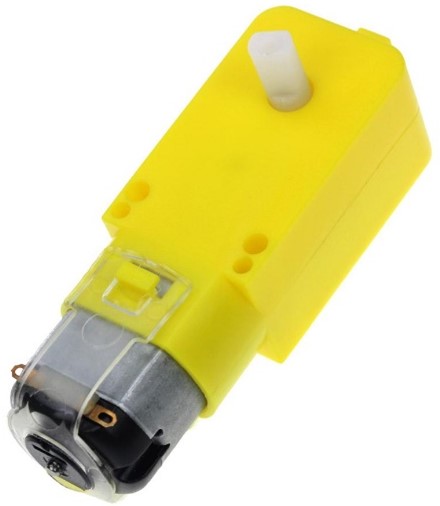

Er zijn 4 motortjes nodig om al de rolluiken omhoog en naar beneden te laten gaan, die aangesloten worden aan de rolluikmodule. De motortjes worden normaal gevoed met 230V AC, maar omdat er geen van zo’n zware motors ter beschikking zijn gaat er gebruik gemaakt worden van 5VDC TT motor. Deze worden aangesloten op een adapter die in een stopcontact steekt. Deze adapter vormt het signaal om van 230VAC naar 5VDC.

De functie

Om één motor in beide richtingen te laten draaien zijn er 2 stopcontacten en 2 adapters nodig, daarom gaat er maar 1 rolluik gevisualiseerd worden omdat anders het bord vol zal hangen met stopcontacten.

Verwarming

HeatingBox

  • Zennio
  • 4 Zones

Verwarmingmodule

×

Welke verwarmingsmodule?

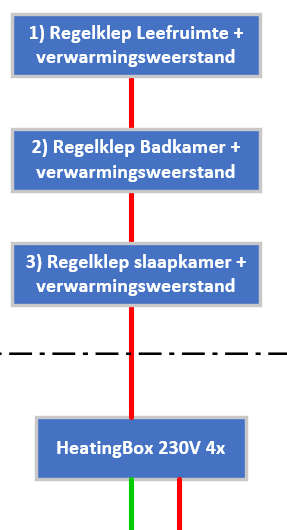

Als stuurmodule voor de verwarming is er gekozen voor een de HeatingBox 230V 4CH van Zennio met referentie ZCL-4HT230. Dit is een triac-sturing voor 4 verschillende zones waarbij er voor de bungalow drie zones gebruikt worden, namelijk de leefruimte, de slaapkamer en de badkamer. Voor deze module hebben we de KNX-bus en een 230V wisselspanning nodig.

De functie

De verwarmingsmodule dient voor het bedienen van de verwarmingselementen. Deze kan de elementen in werk laten treden zodat het huis altijd een aangename temperatuur heeft .

Verwarming
element

Mohlenhoff thermische actor

  • 230V
  • Opwarmende gel

verwarmingselement

×

Welke verwarmingselement?

Per uitgang wordt er een thermische actuator aangesloten die werkt op 230V. De actuator wordt via een adapterring op een verwarmingsventiel aangesloten

De functie

In een thermische actuator zit een gel die opgewarmd wordt. Bij het opwarmen van de gel gaat de centrale cilinder iets naar boven waardoor de blauwe ring tevoorschijn komt en waardoor het verwarmingsventiel geopend zal worden. Als de gel niet verwarmd wordt is de blauwe ring niet zichtbaar en zal het verwarmingsventiel gesloten zijn.

Verlichting

MAXinBox8 plus

  • Zennio
  • 8 Zones

Verlichtingsmodule

×

Welke verlichtingsmodule?

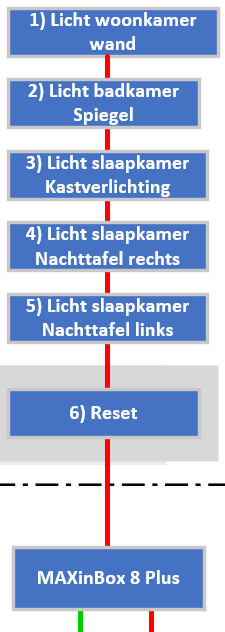

Via een relaismodule kunnen er in de bungalow 5 verlichtingen aan -en uitgeschakeld worden. Het 6e contact wordt gebruikt om een reset commando naar de elektronicamodule te kunnen geven. De elektronicamodule zorgt voor het doorgeven van de verbruikte energie in de woning (gas, elektriciteit en water).

De functie

De verlichtingsmodule dient voor het bedienen van de verlichting. Deze kan het schakelend licht(aan en af) bedienen en de energiemodule resetten .

Verbruik

KCI 4S0

  • Zennio
  • Elektriciteit
  • Water
  • Gas

Verbruik

×

Welke energiemodule?

Om de energie te registreren die in de bungalow verbruikt wordt, wordt er gebruik gemaakt van de KCI 4 S0, wat een KNX-interface is voor consumption meters met referentie ZRX-KCI4S0. Deze energiemodule heeft 4 ingangen. Via 3 van deze ingangen wordt het elektriciteit-, het gas- en waterverbruik geregistreerd. Iedere keer er een contact op deze ingang gesloten wordt, wordt een teller verhoogd met één. Een puls op een ingang staat gelijk aan een hoeveelheid energie die in de module ingesteld kan worden.

De functie

Op ingang S01 wordt de elektriciteit geregistreerd, op ingang S02 het gasverbruik en op ingang S03 het waterverbruik

Bewegings
melder

Presentia C

  • Zennio
  • 90°

Bewegingsmelder

×

Welke bewegingsmelder?

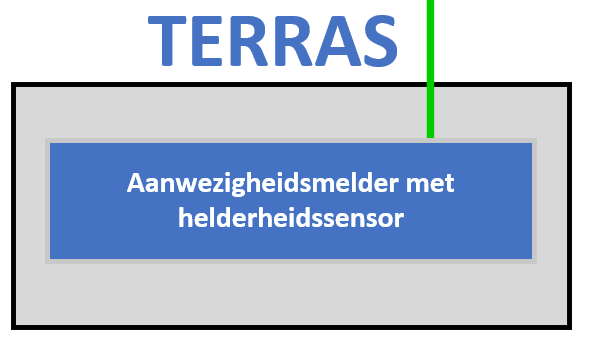

Op het terras van de bungalow wordt er een aanwezigheidssensor gebruikt van Zennio, de Presentia C met referentie ZPD-C30L. Deze is geschikt voor plafondmontage en zal op het demopaneel gemonteerd worden op een beugel met een hoek van 90°.

De functie

Deze bewegingsmelder wordt verbonden met de rode en zwarte draad van de KNX bus. Hij zal aanwezigheid registreren en de hoeveelheid licht meten en afhankelijk van die twee parameters de ledstrip op het terras sturen en als het alarm aanstaat zal hij een bericht sturen naar de eigenaars

Drukknop

TMD Square

  • Zennio
  • 4/6 toetsen
  • temperatuur sensor

Drukknop

×

Welke drukknoppen?

De drukknoppen zijn van het merk Zennio en heten TMD Square. Deze wordt gevoed door de 29V DC van de voeding en heeft 4 of 6 toetsen. Aan de achterkant worden temperatuur probes aangesloten om de temperatuur te meten.

De functie

De 4- en de 6-voudige drukknoppen worden in de ruimtes geplaats om lichten, rolluiken, … te bedienen. Er worden 2 verschillende modellen gebruikt in de woning, namelijk met 4 en 6 bedieningstoetsen.

Touchscreen

Z41Pro

  • Zennio
  • Bediening

Touchscreen

×

Welke touchscreen?

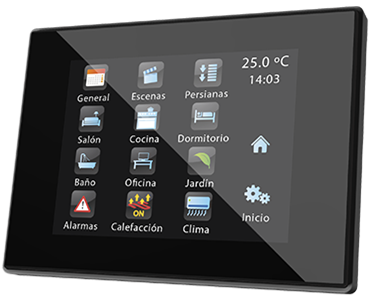

De Touchscreen die gebruikt wordt is een Z41Pro van het merk Zennio. Deze wordt gevoed met een externe voeding van 12V DC en is verbonden met een UTP-kabel aan de router.

De functie

De touchscreen wordt gebruikt voor de bediening van het huis van op een centrale plaats. De verlichting, rolluiken, verwarming kunnen hier makkelijk aangepast worden.

Virtuele machine

VirtualBox

  • Connectie
  • Bediening

VirtualBox

×

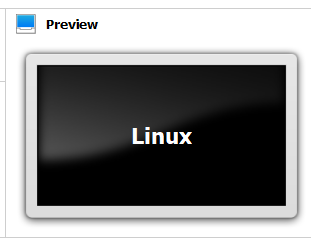

Wat is VirtualBox?

VirtualBox is een vrij computerprogramma om besturingssystemen te draaien binnen een (ander) besturingssysteem. Dit gebeurt op basis van virtualisatie. VirtualBox is beschikbaar in verschillende talen voor Windows, macOS, Linux, OS/2, Solaris en Unix.

De functie

Home Assistant moet worden gebruikt op een computer. Normaal zou deze op een Raspberry Pi worden gedraaid, maar omdat deze problemen met zich meegeeft bij het opstarten gaat er gebruik gemaakt worden van een computer die altijd aan moet staan (server). We gebruiken VirtualBox omdat deze meer gebruiksvriendelijker is tegenover VMWare workstation 16.

Smartphone

  • Bediening

Smartphone

×

Welke smartphone?

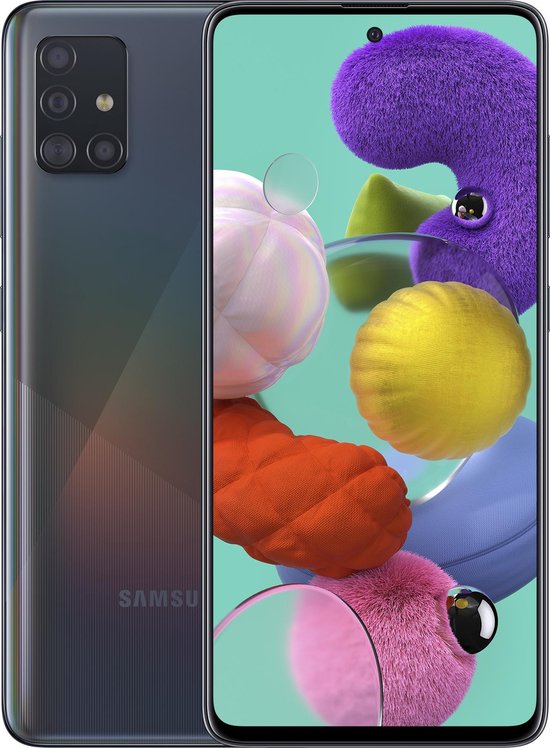

De Samsung Galaxy A51 is de smartphone die gebruikt zal worden omdat dit toestel ter beschikking was van de projectleider. Deze is verbonden met de router via WIFI.

De functie

De smartphone is nodig voor de bediening van het bord door middel van de Home Assistant software die op de smartphone is geïnstalleerd.

DMX

  • Licht show

DMX

×

Welke DMX?

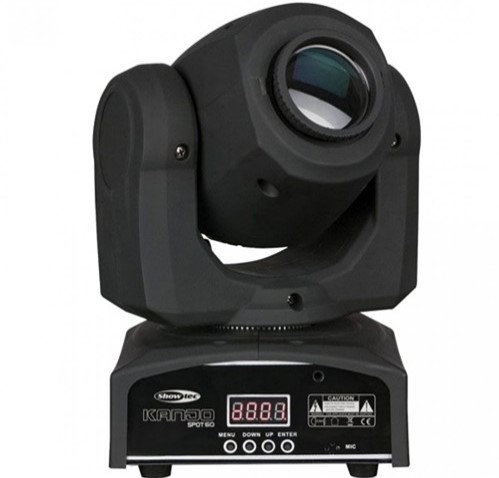

De spot die gebruikt wordt is een Kanjo Spot 60 deze is verbonden met een 3-polige XLR connector. Het heeft een vermogen van 60W en kan 540° rond zijn as draaien en 230° over kantelen. Het heeft 512 verschillende adressen die gebruikt kan worden en 10 verschillende kanalen die allemaal een functie hebben.

De besturing

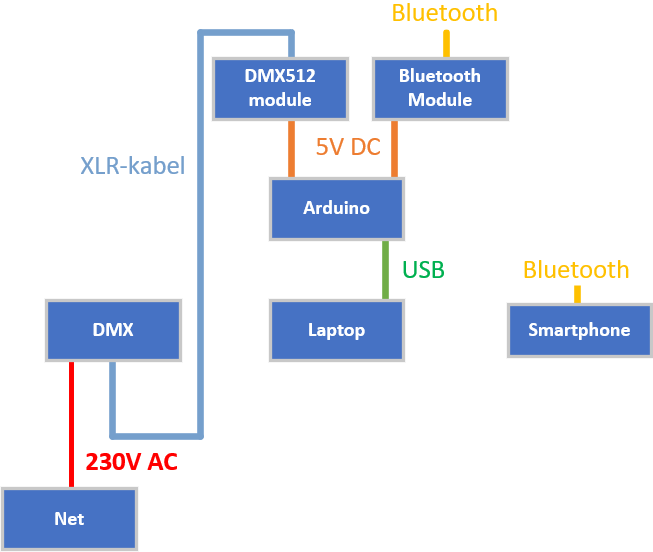

De spot wordt via een XLR connector met de Arduino verbonden door middel van een DMX512-module. Op de Arduino is een bluetooth module aangesloten die de verbinding legt met een smartphone die de spot kan bedienen.

Arduino

  • bediening DMX
  • Verbinding smartphone => DMX

Arduino Uno

×

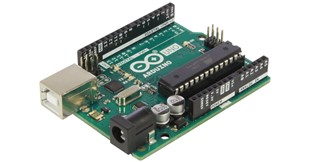

Wat is Arduino?

Arduino is een opensource-computerplatform bedoeld om microcontrollers eenvoudig te maken.

De functie

Hier is een klein programma nodig dat de seriële monitor continu leest en zet de waarden om naar een bruikbaar signaal voor de DMX512-module. De verbinding met de smartphone om de lichtspot te laten bewegen wordt ook door de Arduino geregeld door middel van een bluetooth module.
